2КТПНу-100…2500/10(6)/0,4 кВ

Комплектная двух трансформаторная подстанция распределительная наружной установки (корпус типа «Сэндвич») мощностью до 2х2500 кВА, напряжением 10 (6)/0,4(0,23) кВ, предназначена для приема и распределения электроэнергии (переменного трехфазного тока промышленной частоты 50 Гц) напряжением 10 (6) кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ и снабжения ею потребителей.

КТП применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов и рассчитана для присоединения к питающей кабельной сети 10 (6)кВ.





Категория:

Описание

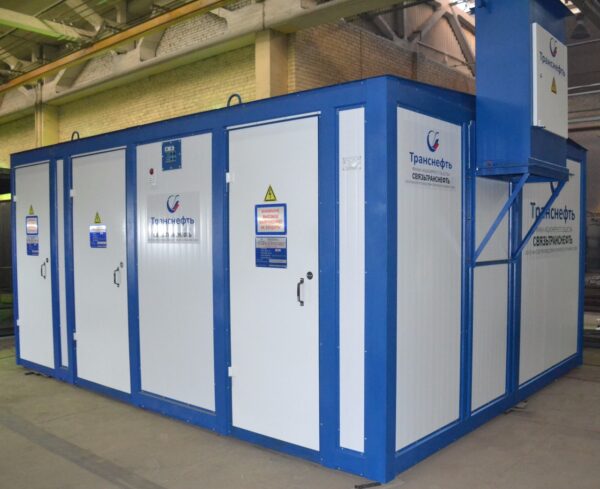

КТП представляет собой металлоконструкцию с установленными на ней сэндвич-панелями, соединенными между собой путем сварных швов или болтовых соединений. Для удобства транспортирования корпус разделён на несколько блоков и имеет следующие основные составные части:

— отсек распределительного устройства со стороны высшего напряжения (РУ ВН);

— отсек распределительного устройство со стороны низшего напряжения (РУ НН);

— отсек силовых трансформаторов.

Блоки устанавливаются на фундамент и скрепляются между собой болтовыми соединениями. После установки и монтажа блоков для создания единого заземления блоки необходимо соединить между собой  сталью полосовой сечением 40х4 с шириной сварного шва не менее 50 мм. Так же необходимо соединить корпус КТП с контуром заземления в не менее чем двух точках. Контур заземления выполняется согласно проектной документации. Сварные швы после монтажа заземления необходимо зачистить и покрыть атмосферостойким лакокрасочным покрытием.

РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСШЕГО НАПРЯЖЕНИЯ  РУ ВН 10 (6) к В

РУ ВН предназначено для приема и распределения электроэнергии (э/э) высокого напряжения 10 кВ. Все процессы по управлению распределением э/э выполняются при помощи коммутационных аппаратов, установленными в высоковольтных камерах сборных одностороннего обслуживания типа КСО393 или КСО298, имеющие перегородки для локализации последствий аварийных режимов (открытого искрообразования, последствий пожара и т.п.).

Так же в отсеке РУ ВН выполнены люки монтажные для возможности доступа в цокольный элемент КТП при прокладке кабельных линий.

Камеры КСО393 (298) поставляются установленными в ряд, полностью ошинованными и готовыми к работе.

РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗШЕГО НАПРЯЖЕНИЯ (РУ НН 0,4 к В )

Распределительное устройство низшего напряжения 0,4 кВ (РУ НН 0,4 кВ) предназначено для приема и распределения э/э от силовых трансформаторов к коммутационным аппаратам отходящих линий, учета э/э на вводе 0,4 кВ с силовых трансформаторов и обеспечения собственных нужд КТП.

Коммутационные аппарата установлены в щитах ЩО70 (90), полностью ошинованы и готовы к работе. Панели ЩО70 установлены в отсеке РУ НН. Так же в отсеке РУ НН выполнены люки монтажные для возможности доступа в цокольный элемент КТП при прокладке кабельных линий.

ОТСЕК СИЛОВЫХ ТРАНСФОРМАТОРОВ.

Данный отсек рассчитан на установку силовых трансформаторов типа ТМГ мощностью до 2500 кВА. Силовые трансформаторы соединяются с РУ ВН и РУ НН при помощи шин или кабельных перемычек.

Для осмотра силовых трансформаторов без отключения напряжения допускается производить осмотр при открытых воротах отсека силового трансформатора. Для ограничения доступа в отсек предусмотрены ограждения.

Для безопасности обслуживания и эксплуатации внутреннее освещение отсеков и камер КСО выполнено напряжением 36В 50Гц. Питание освещения осуществляется через   ящики с понижающим трансформатором типа ЯТП-0,25/220/36, электропроводка выполнена в коробе. Для установки ламп накаливания предусмотрен светильник типа НПБ-60 с решеткой.

КТП не предназначена:

— для работы в условиях тряски, вибрации, ударов;

— для ввода питания со стороны 0,4 кВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Нормальная работа подстанции обеспечивается в следующих условиях:

— температура окружающего воздуха от — 45 до + 40 градусов Цельсия;

— высота над уровнем моря не более 1000 м;

— скорость ветра до 15 м/с при толщине гололеда до 20 мм и до 36 м/с при отсутствии гололеда.

— КТП не предназначена для работы в условиях тряски, вибрации, ударов.

— Не допускается осуществлять подвод питания КТП со стороны 0,4 кВ.

— Напряжение от внешней сети 6 или 10 кВ для КТП 100-2500 кВА подается через выключатель нагрузки или разъединитель и предохранители на выводы силового трансформатора.

— Напряжение 0,4 кВ подается через рубильник или автоматический выключатель на сборные шины.
