Описание

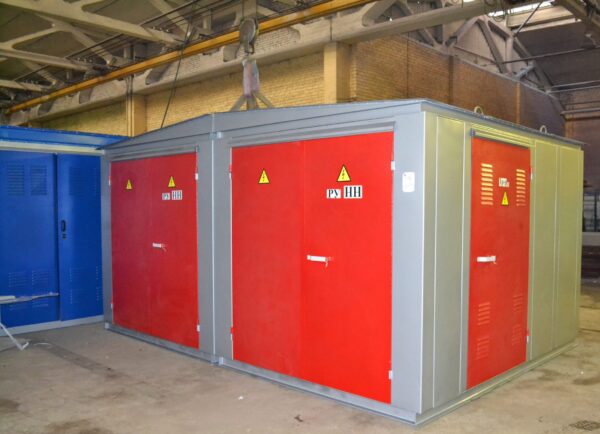

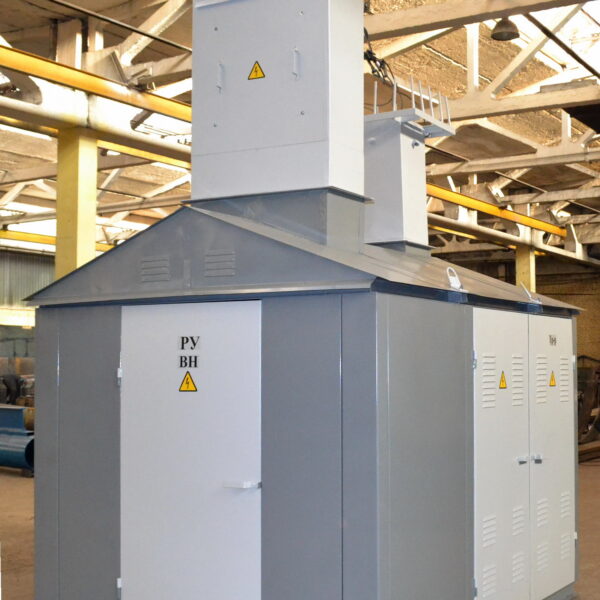

Комплектная трансформаторная подстанция тупикового типа наружной установки мощностью 100…2500 кВА, напряжением 10 (6)/0,4 (0,23) кВ, предназначена для приема электроэнергии (переменного трехфазного тока промышленной частоты 50 Гц) напряжением 10 (6) кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ и снабжения ею потребителей.
КТП применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов и рассчитана для присоединения к питающей кабельной или воздушной сети 10 (6)кВ.
Нормальными условиями работы КТП являются:
— высота над уровнем моря — не более 1000 м.
— нижнее значение рабочей температуры воздуха — минус 45°С;
-.верхнее значение рабочей температуры воздуха — плюс 40°С;
— относительная влажность воздуха — 80% при температуре плюс 20 ° С.
КТП пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с (при отсутствии гололеда — до 36 м/с). Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
КТП представляет собой металлоконструкцию из элементов гнутого металлопроката, соединенных между собой путем сварных швов или болтовых соединений. Для удобства транспортирования корпус разделён на два блока и имеет следующие основные составные части:
— отсек распределительного устройства со стороны высшего напряжения (РУ ВН);
— отсек распределительного устройство со стороны низшего напряжения (РУ НН);
— отсек силовых трансформаторов.
Блоки устанавливаются на фундамент и скрепляются между собой болтовыми соединениями. После установки и монтажа блоков для создания единого заземления блоки необходимо соединить между собой сталью полосовой сечением 40х4 с шириной сварного шва не менее 50 мм. Так же необходимо соединить корпус КТП с контуром заземления в не менее чем двух точках. Контур заземления выполняется согласно проектной документации. Сварные швы после монтажа заземления необходимо зачистить и покрыть атмосферостойким лакокрасочным покрытием.
КТП имеет естественную вентиляцию блоков. Вентиляция осуществляется через жалюзи в воротах и дверях блоков.
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСШЕГО НАПРЯЖЕНИЯ ( РУВН 10 (6) к В )
РУВН предназначено для приема и распределения электроэнергии (э/э) высокого напряжения 10 (6) кВ. Все процессы по управлению распределением э/э выполняются при помощи коммутационных аппаратов, установленными в высоковольтных камерах сборных одностороннего обслуживания типа КСО393, имеющие перегородки из оцинкованной стали для локализации последствий аварийных режимов (открытого искрообразования, последствий пожара и т.п.).
Так же в отсеке РУВН выполнены люки монтажные для возможности доступа в цокольный элемент КТП при прокладке кабельных линий.
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗШЕГО НАПРЯЖЕНИЯ (РУНН 0,4 к В )
Распределительное устройство низшего напряжения 0,4 кВ (РУНН 0,4 кВ) предназначена для приема и распределения э/э от силовых трансформаторов к коммутационным аппаратам отходящих линий, учета э/э на вводе 0,4 кВ с силовых трансформаторов и обеспечения собственных нужд КТП.
Коммутационные аппарата установлены в щитах ЩО70, полностью ошинованы и готовы к работе. Панели ЩО70 установлены в отсеке РУНН. Так же в отсеке РУНН выполнены люки монтажные для возможности доступа в цокольный элемент КТП при прокладке кабельных линий.
ОТСЕК СИЛОВЫХ ТРАНСФОРМАТОРОВ.
Данный отсек рассчитан на установку силовых трансформаторов типа ТМГ мощностью до 2500 кВА. Силовые трансформаторы соединяются с РУВН по средствам кабельных перемычек или шин, а с РУНН — при помощи шин.
Для осмотра силовых трансформаторов без отключения напряжения допускается осмотр производить при открытых воротах отсека силового трансформатора. Для ограничения доступа в отсек предусмотрены ограждения.
СОБСТВЕННЫЕ НУЖДЫ КТП.
Собственные нужды КТП необходимы для поддержания необходимых условий для нормальной работы установленного в КТП оборудования и необходимых условий при производстве работ в КТП.
Схема собственных нужд КТП состоят из следующего оборудования:
— внутреннее освещение КТП;
— розетки для подключения инструмента.
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ КТП.
Внутреннее освещение КТП необходимо для создания нормальных условий освещенности при работе внутри КТП. При этом освещение КТП разделено на два направления:
— освещение блока трансформаторов
— освещение блока РУ НН;
— освещение блока РУ ВН.
Для безопасности обслуживания и эксплуатации внутреннее освещение выполнено напряжением 36В 50Гц. Питание освещения осуществляется через ящики с понижающим трансформатором типа ЯТП-0,25/220/36, электропроводка выполнена в металлическом коробе. Для установки ламп накаливания предусмотрен светильник типа НПБ-60 с решеткой. При этом с ЯТП в отсеке РУВН так же взято питание светильников в камерах КСО393.
КТП не предназначена:
— для работы в условиях тряски, вибрации, ударов;
— для ввода питания со стороны 0,4 кВ.
